在了解接觸式火焰檢測裝置的工作原理以及它的技術參數有哪些？，先為您介紹什么是接觸式火焰檢測裝置？

接觸式火焰檢測裝置也叫電離式火焰檢測器，檢測方式是將離子探針直接接觸火焰，用于燃?xì)狻⑷加凸I(yè)燃燒器、適用于燃燒機、小火炬等。

了解什么是接觸式火焰檢測裝置之后，再為您介紹接觸式火焰檢測裝置的工作原理以及它的技術參數有哪些？

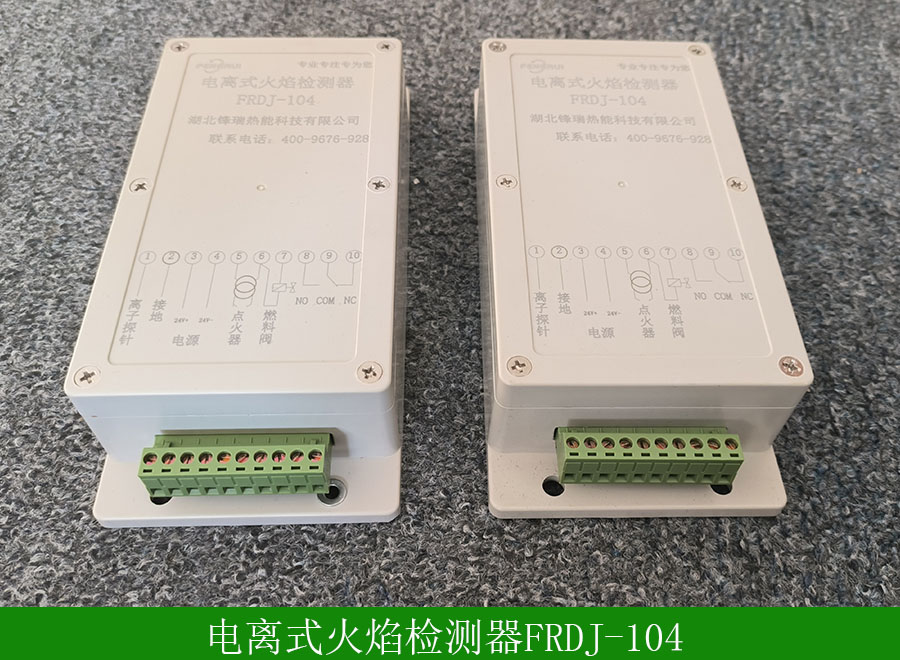

電離式火焰監測器主要用于燃?xì)夤I(yè)燃燒器的火焰檢測，是根據燃料燃燒產生離子的原理研制的，精選進口軍工集成器件裝配，采用軍工高速光電器件傳輸火焰信號，檢測靈敏度高，抗干擾性強，可對火焰進行連續監測，并能排除積碳、布線電容的影響，只對火焰敏感，對高溫?zé)o反應。

一、電離式火焰檢測器主要技術參數

1、電源電壓：24V直流輸入

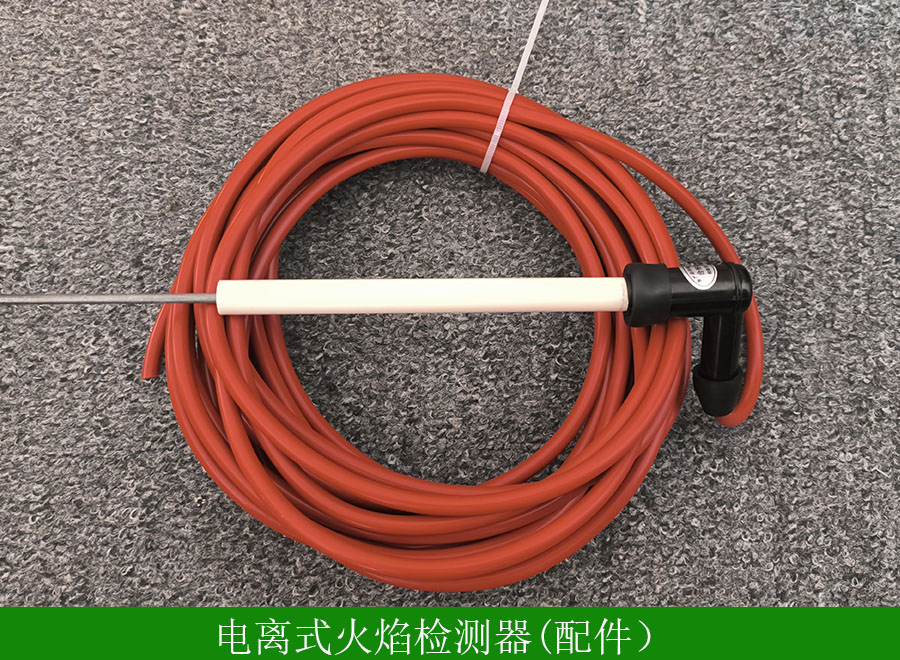

2、 火焰探頭：耐高溫離子探針

3、 檢測響應時間：<0.2S

4、熄火延時關閥時間：1～7秒可調

5、 點火時間：7秒

6、 探針與檢測器連接電纜(信號線):≤200米

7、 探針電極耐溫：≤1300℃

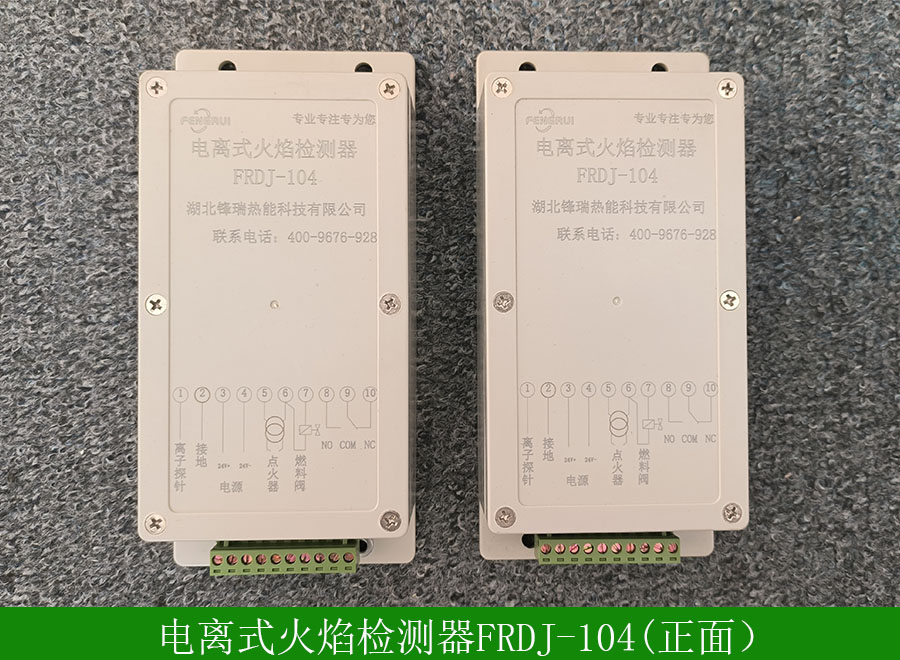

二、監測器接線端子定義如下

1、接離子探針

2、電源零線

3、電源火線

4、5輸出220V，接點火器

5、7輸出220V,接燃料閥

6、9輸出無源常開，有火閉合

7、10輸出無源常閉，有火斷開

     注：如送DCS控制可從端子引出，有火時8、9通，無火時9、10通。
