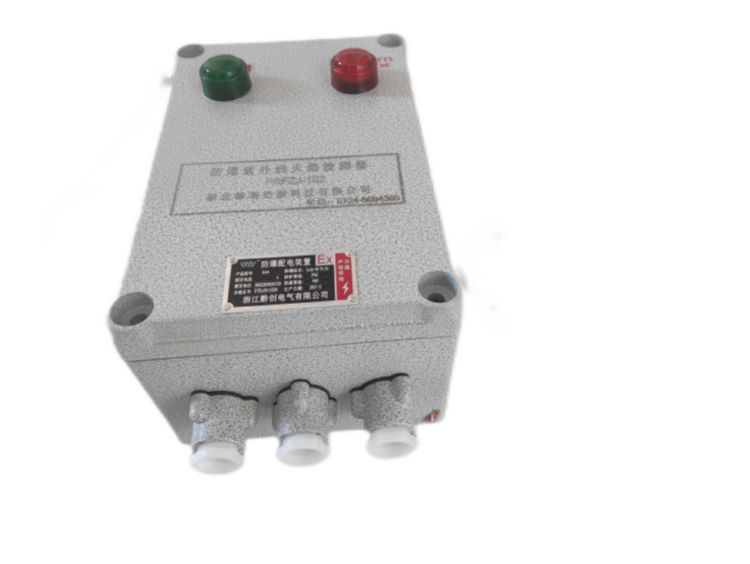

管式爐適用的防爆紫外線火焰檢測器

一、鋒瑞熱能防爆紫外線火焰檢測器的功能：

可控制點火裝置自動點火，點火同時自動打開燃料閥。接通電源，電源指示燈（紅色）亮，在設定時間（6秒）內沒有點燃，控制器自動關閉燃料閥；如點火成功則保持燃料閥打開，燃料正常供應。監測火焰時，若監測到有火焰，控制器著火指示燈（綠色）亮，并保持燃料閥打開，燃料正常供應；監測到無火焰時，控制器著火指示燈（綠色）滅，并自動關閉燃料閥。

二、主要技術參數：

1、工作電源：200V～240V?AC50/60Hz

2、功耗：＜3W

3、UV火檢探頭工作電流：＜50μA

4、UV火檢探頭光譜范圍：185～280nm

5、檢測距離：小于2m（1支火焰高度為45mm蠟燭）

6、檢測響應時間：＜0.2S

7、熄火延時關閥時間：1～7秒可調（通常出廠設置為2-3秒）

8、點火時間：5～7秒

9、UV火檢探頭與檢測器連接電纜（信號線）：小于200m

10、防爆等級：BT6

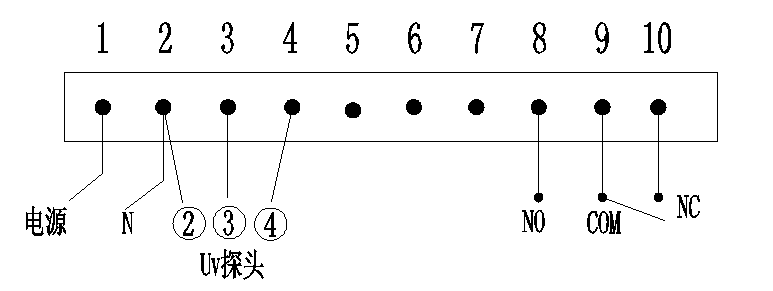

三、接線端子如圖下圖所示（內部）

1：電源火線

2: 電源零線

2、3、4：UV探頭

5、6：接點火器AC220V

6、7：接燃料電磁閥AC220V

8、9：無源常開觸點，有火焰時翻轉 。

9.10：無源常閉觸點，有火焰時翻轉 。

注：如送DCS控制可從端子引出，有火時8、9通，無火時9、10通。
